齒輪齒條安裝間隙調整方法技巧、齒條裝配的直線度和平行度檢測標準及相關注意事項說明分別如下,供參考了解。
一、齒輪齒條安裝間隙調整方法技巧:

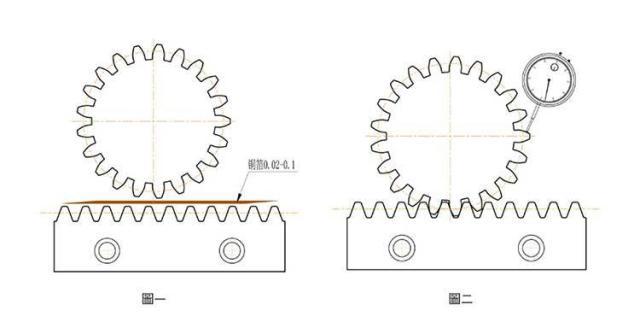

方法1、如圖一齒輪和齒條咬合時放入我們所需的間隙厚度的銅箔片,例如0.02mm厚度的銅箔片,在給齒輪一定的預壓力,使得齒輪和齒條的壓緊,再推動齒輪轉過銅箔片,最終我們得到的間隙是0.02mm左右。
方法2、如圖二齒輪和齒條咬合如上圖,在預緊齒輪后,齒輪前后輕微擺動,間隙就看擺動表上,調整齒輪上下來調整間隙。
注意事項:在裝配齒輪和齒條的時候,須保證它們的平行和垂直,同心度也應該在標準范圍內,否則會影響裝配和使用。減速機固定螺絲孔最好能有幾個條形(5~20mm)孔來調整齒輪和齒條的間隙。
二、齒條裝配的直線度和平行度檢測說明:
1、裝配好齒后,在齒條的背面和安裝面進行打標檢測,打表時,高精度齒條直線度和平行度小于0.02mm,中等精度的應該小于等于0.03mm。
2、機構上導軌和齒條之間的直線度和平行度,高精度的小于0.02mm,精密型的小于0.03mm。
三、高精度齒輪和齒條裝配時,側隙是小于0.02mm,常規精度的側隙是小于0.06mm,同心度小于0.02mm,普通精度的小于0.03mm。
四、工作環境在良好的潤滑環境下,如果裝配沒有達到以上標準要求,會造成以下后果:
1、精度達不到;
2、噪音大;
3、容易造成齒輪齒條的磨損,縮減使用壽命。
所以,大家對于在齒輪齒條安裝間隙調整上,一定要嚴格安裝要求操作,不清楚的地方可向技術人員尋求幫助。
